バルクファイバーケーブルの連続性テストにはどのような機器が必要ですか？

ちょっと、そこ！バルクファイバーオプティックケーブルのサプライヤーとして、これらのケーブルでの連続性テストに必要な機器についてよく尋ねられます。連続テストは、光ファイバーケーブルに光が通過するための壊れていないパスがあるかどうかを確認するのに役立つため、非常に重要です。ケーブルに休憩または重大な損失がある場合、データ送信にあらゆる種類の問題を引き起こす可能性があります。それでは、このテストのために必須の機器に飛び込みましょう。

光学時間 - ドメイン反射計（OTDR）

バルク光ファイバーケーブルでの連続性テストのための最も重要な機器の1つは、光学時間 - ドメイン反射計、または略してOTDRです。 OTDRは、光の短いパルスを光ファイバーケーブルに送信することで機能します。次に、デバイスに散らばったり反射したりする光を測定します。光が戻ってくるのにかかる時間と返された光の強度を分析することにより、ケーブルについて多くのことを把握することができます。

たとえば、ケーブルにブレークがある場合、OTDRは、ブレークの位置で反射光強度の突然の低下を示します。また、ケーブル内のスプライスとコネクタを検出し、過度の損失など、それらに問題があるかどうかを伝えることができます。

OTDRには、さまざまな機能を備えたさまざまなモデルがあります。一部はより携帯性があり、フィールドテストに最適なものもあれば、ラボ環境でのより詳細なテストのために高い解像度と精度を持っているものもあります。 OTDRを選択するときは、テストするケーブルの長さ、必要な精度、予算などの要因を考慮する必要があります。

視覚障害ロケーター（VFL）

もう1つの便利なツールは、Visual Fault Locator、またはVFLです。これはシンプルでありながら効果的なデバイスです。目に見える赤い光を光ファイバーケーブルに送ります。ケーブルに休憩がある場合、赤いライトはブレークポイントで漏れ、特に短いケーブルやクイックチェックが必要な状況で簡単に見つけることができます。

VFLは、ケーブルの明らかな問題を迅速に識別するために本当に便利です。また、バンドルでケーブルの端を見つけるのにも最適です。ただし、VFLには制限があります。目に見える光が光ファイバーケーブルでそれほど遠くに移動しないため、主に短い距離ケーブルに役立ちます。また、OTDR缶のように、スプライスまたはコネクタでの損失に関する詳細な情報を提供することはできません。

光ファイバー光源と電力メーター

ファイバー光源と電力メーターも、連続性テストに不可欠です。光源は特定の光の光をケーブルに放出し、パワーメーターはケーブルのもう一方の端から出る光の電力を測定します。

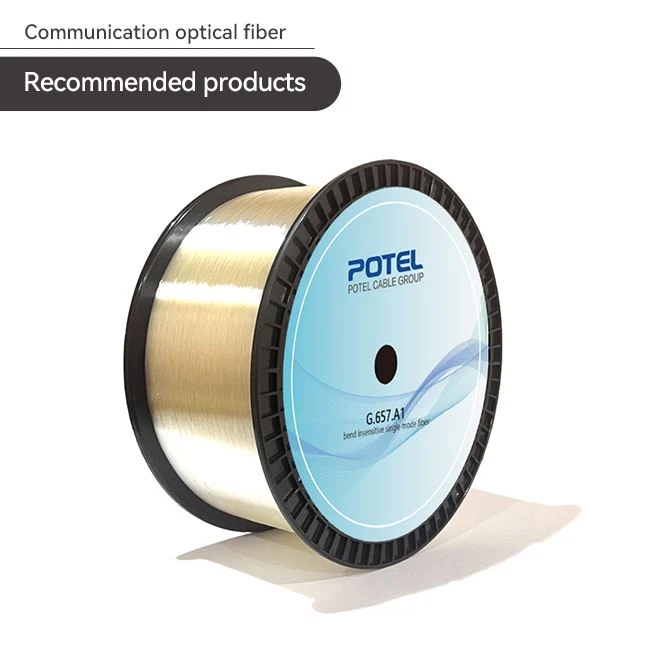

入ってくる光の力と出てくる光の力を比較することにより、ケーブルの総損失を計算できます。これにより、ケーブルが適切に機能しているかどうかを判断できます。さまざまな種類の光ファイバーケーブルなどG.652D低水ピーク非分散シフトシングルモードファイバー、G.657.A1は、無感覚なシングルモードファイバーを曲げます、 そしてG.654E波長シフトシングルモードファイバーを切り取りました、異なる損失特性を持ち、光源とパワーメーターを使用すると、ケーブルが必要な基準を満たすことを保証することができます。

光源と電源メーターを使用する場合、ケーブルの種類に合った正しい波長の光を使用することが重要です。また、光源、電源メーター、およびケーブルのコネクタは、正確な測定値を取得するためにきれいで適切に交配する必要があります。

光ファイバークリーバーとフュージョンスプライサー（修理およびテストの準備用）

連続性テスト自体には直接使用されていませんが、ファイバークリーバーと融合スプライカーは、テストと修理のためにケーブルを準備するために重要です。光ファイバークリーバーを使用して、光ファイバーケーブルの端にきれいで平らなカットを作成します。これは、悪いカットがスプライスまたは接続で過度の損失を引き起こす可能性があるため、非常に重要です。

次に、Fusion Splicerが2つの光ファイバーケーブルを結合し、繊維の端を溶かし、融合します。ケーブルをテストするときは、休憩がある場合はスプライスする必要がある場合があります。ケーブルが適切に動作するためには、良いスプライスが不可欠です。スプライシング後、他のテスト機器を使用して、スプライスが成功したかどうか、ケーブルに適切な連続性があるかどうかを確認できます。

光ファイバークリーニングツール

クリーニングツールはしばしば見落とされがちですが、非常に重要です。光ファイバーコネクタのほこり、汚れ、およびオイルは、ケーブルに大きな損失を引き起こし、連続性テストの精度に影響を与える可能性があります。 Lint -Free Wipes、Cleaning Solutions、Connectorクリーナーなどのものを使用して、テスト前にコネクタを掃除します。

光ファイバーコネクタ専用に設計された特殊なクリーニングキットもあります。これらのキットには通常、コネクタがきれいになるようにするために、必要なすべてのツールとクリーニング剤が含まれています。

結論

結論として、バルクファイバーケーブルで連続性テストを実行する場合、異なる機器の組み合わせが必要です。 OTDRは、ケーブルの完全性に関する詳細な情報を提供し、VFLはすぐに休憩を見つけるのに役立ちます。光源とパワーメーターは、損失を測定し、クリーバーとスプライサーはケーブルの準備と修理のためのものであり、クリーニングツールは正確なテストに不可欠です。

バルクファイバーケーブルの市場にいる場合、または光ファイバーテスト機器に関する詳細情報が必要な場合は、お気軽にご連絡ください。私たちはあなたがあなたのニーズに合った正しい解決策を見つけるのを助けるためにここにいます。新しいネットワークをセットアップする場合でも、既存のネットワークを維持する場合でも、信頼できる光ファイバーケーブルと適切なテスト機器を持つことが重要です。
